4+ Types de systèmes de drainage (avec photos)

Le drainage fait référence à la méthode d’évacuation des eaux de surface ou souterraines d’une zone particulière. Les systèmes de drainage sont destinés à éliminer les eaux usées aussi rapidement que possible, tout en empêchant les gaz provenant des égouts et des fosses septiques de pénétrer dans les zones résidentielles. Leur principal objectif est de collecter et d’éliminer systématiquement les déchets afin de préserver les conditions saines d’un environnement résidentiel ou commercial.

Ces systèmes sont constitués de toutes les canalisations d’une propriété privée ou publique qui acheminent les eaux de pluie, les eaux usées et autres déchets liquides vers le lieu d’évacuation. Connaître les différents types de systèmes de drainage de votre maison peut vous aider à imperméabiliser votre maison et à résoudre les problèmes de votre propriété. Les quatre principaux types de systèmes de drainage résidentiels sont les systèmes de surface, de subsurface, de pente et les systèmes de descente et de gouttière.

La collecte et la dispersion efficaces de l’eau de ruissellement sont cruciales pour arroser la végétation et prévenir les noyades. L’eau collectée est également utilisée pour reconstituer les réserves d’eau douce de votre région. Après tout, plus l’eau reste longtemps sur une surface donnée, plus elle est susceptible d’être contaminée. Connaître les types de systèmes de drainage vous aidera à mieux comprendre leurs rôles spécifiques et la façon dont ils fonctionnent ensemble.

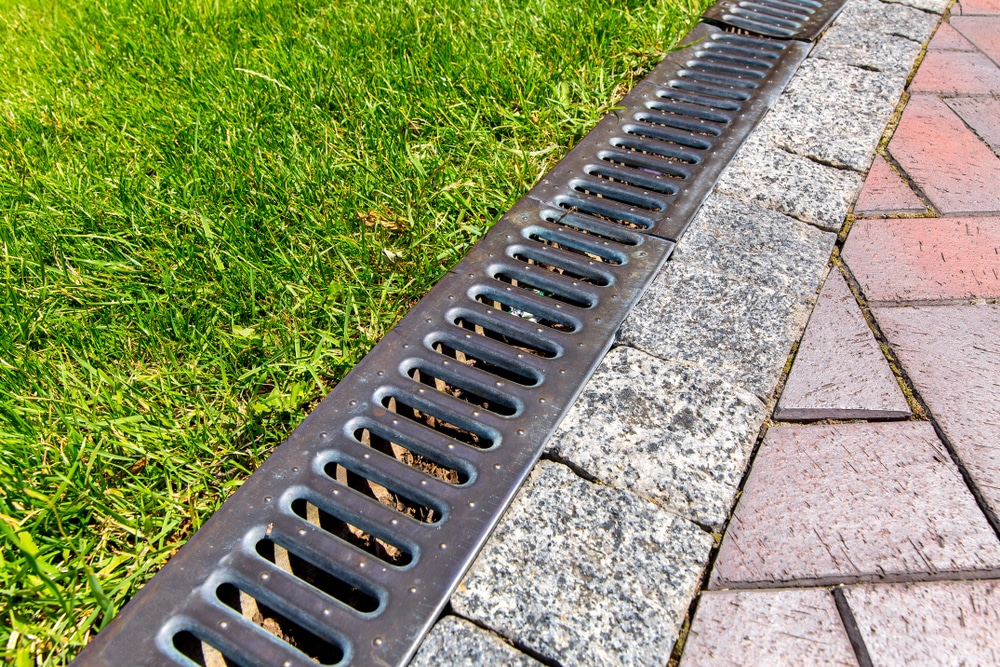

1. Systèmes de drainage de surface

Le but d’un système de drainage de surface est d’empêcher l’eau de s’accumuler ou d’être inondée sur une propriété. Ces systèmes éliminent l’excès d’eau de la surface du terrain par des canaux ou des fossés. Dans certains cas, la surface du sol peut être nivelée ou façonnée afin de créer des pentes vers ces canaux.

Plus l’eau reste stagnante longtemps, plus elle est susceptible d’être contaminée par diverses influences extérieures. Bien qu’il soit indéniable qu’une partie de l’eau sera absorbée par le sol et le feuillage environnant, un manque de systèmes de drainage de surface, un terrain mal incliné ou de fortes pluies peuvent causer des problèmes. Le principal avantage des systèmes de drainage de surface est qu’ils réduisent la durée d’accumulation de l’eau.

Lorsque le sol est saturé pendant une période prolongée, les échanges gazeux sont limités dans le système racinaire et le sol des plantes. Cela peut entraîner une perte de nutriments dans le sol, ce qui peut essentiellement détruire et même potentiellement tuer les cultures. Les quatre principaux types de systèmes de drainage de surface sont les drains ouverts, les levées, les voies d’eau engazonnées et les bosses et creux. Souvent, l’utilisation d’éléments fabriqués et naturels peut apporter le soulagement nécessaire à une zone où les inondations sont inévitables.

Drains ouverts

Les drains ouverts peuvent être divisés en trois sous-groupes en fonction de leur profondeur : faible profondeur, profondeur moyenne et grande profondeur. Les drains ouverts peu profonds peuvent facilement être créés à l’aide d’une pelle à main et sont rarement plus profonds qu’un pied. Leur principal objectif est d’aider à éliminer l’excès d’eau dans les dépressions peu profondes. Bien qu’ils soient destinés à diriger l’eau vers des cours d’eau ou des drains plus importants, les drains ouverts peu profonds ne peuvent drainer que de petites zones et constituent plutôt une solution temporaire.

Les drains ouverts de profondeur moyenne, quant à eux, ont généralement une profondeur comprise entre un pied et un mètre et sont mieux adaptés aux zones plates. Dans la plupart des cas, une pelleteuse est utilisée pour créer ces drains avec un fond plat et une tranchée en forme de V. Ces drains doivent présenter une pente et être conçus de manière à ce que le sol soit bien plat. Ces drains doivent présenter une pente suffisamment forte pour permettre à l’eau de s’écouler rapidement sans endommager le drain lui-même.

Enfin, les grands drains ouverts sont généralement larges et profonds de plusieurs mètres. On utilise généralement un racleur, un bulldozer ou une pelle à benne traînante pour créer un grand drain ouvert. Comme leur nom l’indique, ils sont les mieux adaptés à l’excavation de grands volumes d’eau.

Levées

L’objectif des digues est d’empêcher les eaux de ruissellement de prendre de la vitesse tout en s’écoulant, afin d’éviter l’érosion du terrain. Elles sont généralement formées sur des terrains présentant une pente, dans lesquels le sol est enlevé pour former les digues sur les pentes descendantes du canal. Les digues doivent suivre le tracé d’une pente et l’écoulement de l’eau doit être doux pour éviter les glissements de terrain.

Dans une situation idéale, les levées doivent être espacées de 30 à 50 mètres. Il est également important de noter qu’un canal peut s’éroder rapidement si l’établissement d’un couvert végétal n’est pas pris en compte après la création d’une digue.

Voies d’eau engazonnées

Les voies d’eau engazonnées sont utilisées pour contrôler le débit des drains qui descendent les pentes afin d’éviter l’érosion. Ils sont souvent peu profonds, étroits et ne peuvent être utilisés que dans les zones où l’herbe est dense. La forme et la taille de la voie d’eau engazonnée déterminent la quantité d’eau qui peut être évacuée et la pente du système de drainage de surface de la voie d’eau engazonnée.

Bosses et creux

Les bosses et les creux sont exactement ce à quoi ils ressemblent. Des bosses parallèles sont créées dans la surface, avec des creux entre elles. Le but des bosses est d’aider à évacuer l’excès d’humidité, qui est ensuite recueillie dans les creux qui sont essentiellement des drains de surface peu profonds. Ces deux éléments fonctionnent ensemble pour former une série de drains de surface latéraux.

À partir de ce point, l’eau est ensuite évacuée dans des drains de tête. L’espacement entre les bosses dépendra de la vitesse à laquelle l’eau doit être évacuée, allant de dix à vingt mètres. Plus l’espace entre les bosses est grand, plus l’eau s’écoulera lentement.

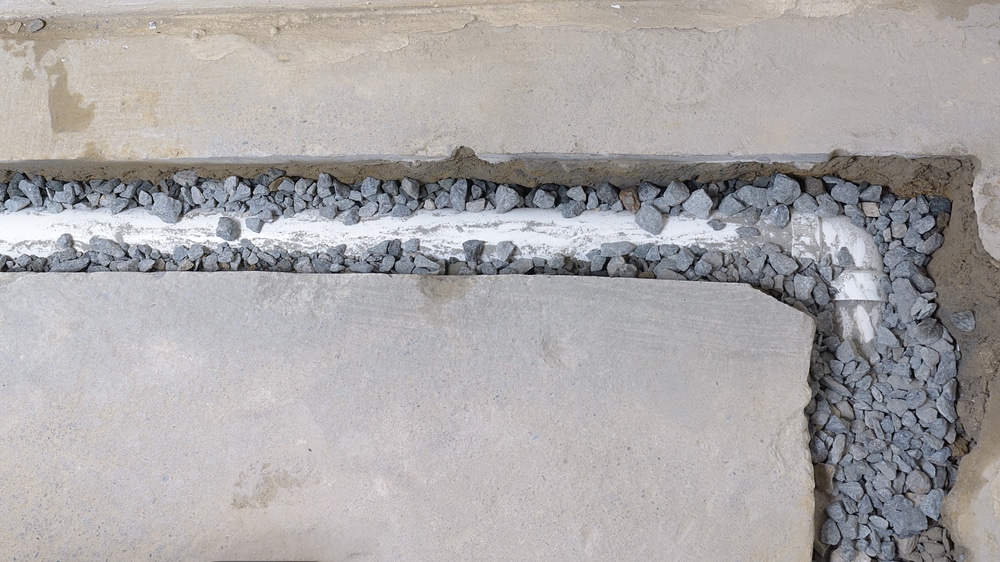

2. Systèmes de drainage souterrains

Au lieu d’être mis en œuvre en surface, les systèmes de drainage souterrains sont placés sous la couche supérieure du sol. Communément appelé drains français, ce système élimine l’excès d’eau du sol qui s’est gorgé d’eau au niveau des racines. Lorsque les racines d’un arbre ou d’une plante sont gorgées d’eau, elles commencent à pourrir et peuvent éventuellement causer sa mort.

L’installation d’un système de drainage souterrain implique de creuser des fossés et des tuyaux souterrains profonds, ainsi qu’un grand drain collecteur pour extraire l’eau des tuyaux. En général, une pompe de puisard est également incluse pour aider à pousser l’eau dans les tuyaux et l’éloigner de la zone touchée.

Les drains français sont très courants dans les applications résidentielles, car ils redirigent l’eau loin des maisons et des aménagements paysagers. Ils consistent en un tuyau perforé installé à plat dans une cour avec une tranchée inclinée qui déplace l’eau de ruissellement du point le plus élevé au début – généralement près de la fondation d’une structure – au point le plus bas à la fin. À ce point, l’eau entre dans une citerne, un égout ou une rigole.

Les drains ponctuels, qui sont les drains que vous trouvez au centre du plancher de votre douche, sont techniquement une autre forme de système de drainage souterrain. Ils nécessitent que le sol soit incliné dans toutes les directions du drain.

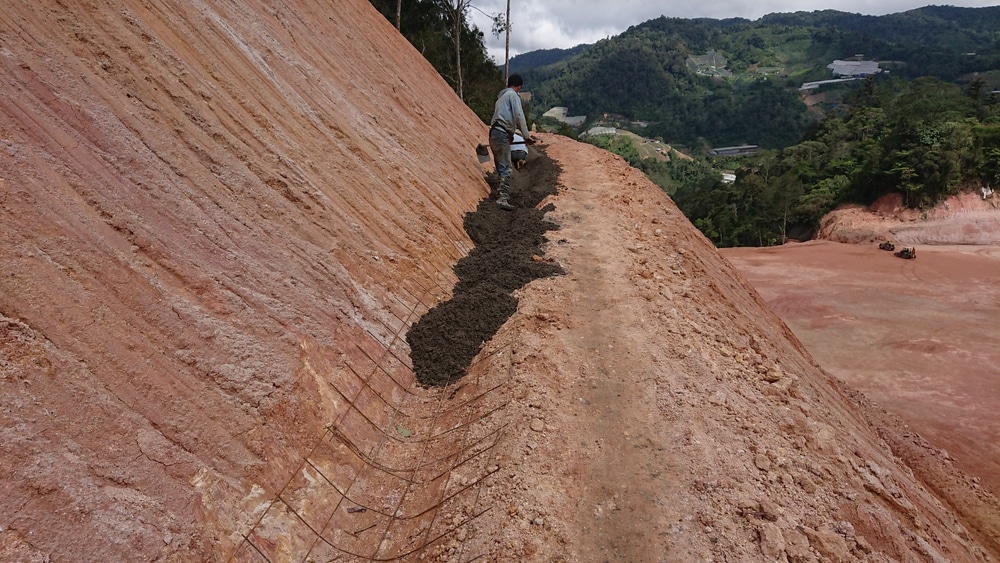

3. Systèmes de drainage en pente

Les systèmes de drainage des pentes sont conçus pour permettre à l’eau de s’écouler loin d’une structure dans une direction descendante. Les tuyaux sont installés sur une pente afin de déplacer naturellement l’eau vers le bas de la pente.

Lorsque les tuyaux installés sont ancrés dans la pente, ils guident l’eau vers l’extérieur. Les tuyaux utilisés peuvent être en acier, en plastique ou en béton. Ils sont également recouverts d’une grille durable pour empêcher les animaux et les personnes de tomber dedans.

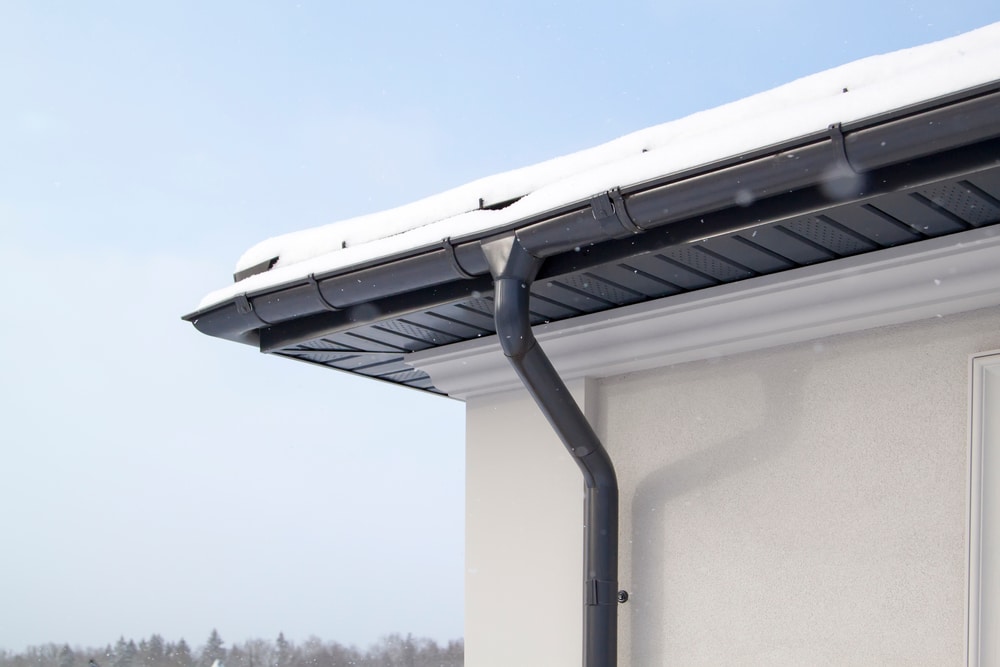

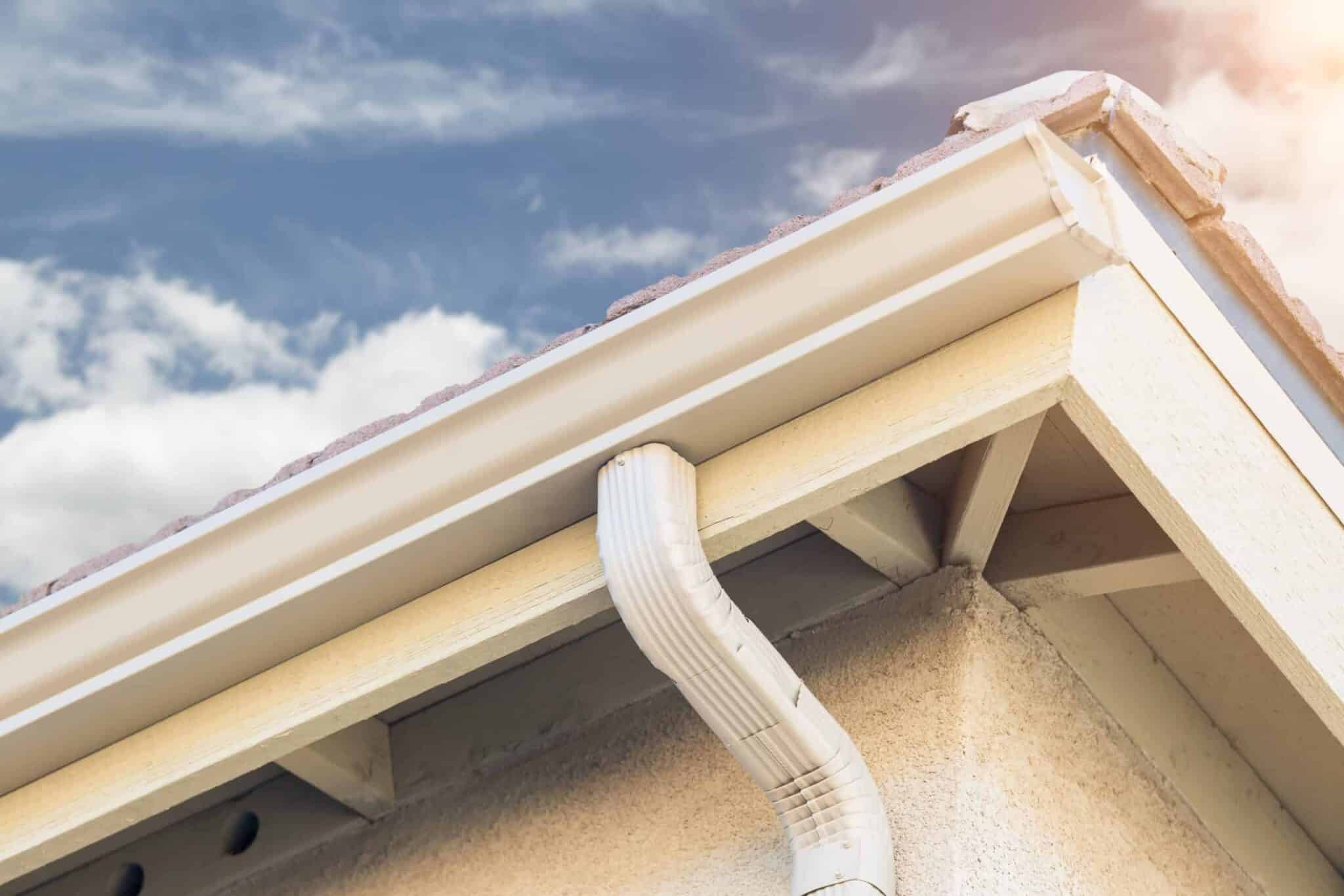

4. Descentes de gouttière et systèmes de gouttières

Les tuyaux de descente sont chargés de collecter l’eau des gouttières, puis de la diriger vers le sol. Un système de descentes pluviales et de gouttières constitue la première ligne de défense d’un bâtiment contre la sursaturation causée par l’eau de pluie. Le tuyau de descente est généralement relié au système de gouttières d’une structure, et transporte l’eau du toit vers le sol.

Pour éviter que l’eau ne s’accumule à la base du tuyau de descente, l’eau est évacuée sur une pente. Dans la plupart des cas, le système est drainé dans un baril de pluie, un tuyau de drainage enterré, une extension en aluminium ou une autre solution.

Quoi qu’il en soit, l’objectif principal d’un système de descente et de gouttière est d’évacuer l’eau d’un toit et de l’acheminer vers les autres systèmes de drainage en place dans la rue ou sur le trottoir. Dans certains cas, ils peuvent être reliés à une conduite d’égout souterraine par des drains de gouttière, ou « drains souterrains ».

Questions connexes

Qu’est-ce qu’un puits sec ?

Comme les drains français, les puits secs sont fixés sous la couche de terre arable. Ils sont généralement installés à l’extrémité d’un ruisseau, d’une rigole ou d’un drain français. Ils servent à recueillir et à disperser l’eau dans le sol environnant, plutôt que de la rediriger vers une structure. Pour ce faire, on utilise généralement un manchon lesté de tissu de drainage ou un grand bassin en béton ou en métal avec des prises sur les côtés.

Pourquoi le sol de mon jardin retient-il trop d’eau ?

Les raisons les plus courantes pour lesquelles une cour ne parvient pas à évacuer correctement l’excès d’eau sont les suivantes : un tuyau de descente trop court, une pente de cour trop plate, un sol altéré, des allées avant qui bloquent l’eau ou l’érosion par ruissellement.

Réflexions finales

Les systèmes de drainage sont nécessaires pour toute structure, qu’elle soit résidentielle ou commerciale. Ils aident à prévenir les inondations, les dommages structuraux et le développement de moisissures et de mildiou. En connaissant les différents types de systèmes de drainage, il est plus facile de comprendre comment, dans de nombreux cas, plusieurs types fonctionnent ensemble pour collecter, éliminer et diriger l’eau vers l’endroit approprié.

Plus vite l’eau est évacuée d’une structure ou d’une zone susceptible de s’accumuler, mieux c’est. Bien que les gens pensent rarement aux systèmes de drainage, ils constituent un élément crucial de la conservation et de la préservation de l’eau.
